Bagian - Bagian Arduino Uno

Bagian - Bagian Arduino Uno

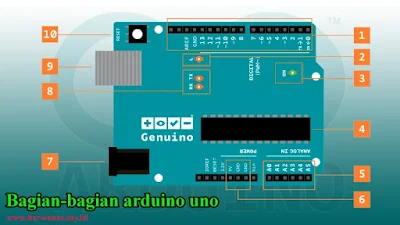

Catatan kali ini mengenai fungsi-fungsi pin dan juga bagian-bagian arduino Uno. Kebetulan saat ini saya masih menggunakan arduino Uno untuk berbagai keperluan percobaan dan juga hiburan. Di bawah ini adalah sekilas tentang fungsi-fungsi bagian dari arduino Uno secara umum.

  1. Digital pins Anda dapat menggunakan pin-pin ini dengan perintah digitalRead(), digitalWrite(), and analogWrite(). analogWrite() hanya bisa bekerja pada pin dengan simbol PWM
  2. Pin 13 LED Satu-satunya aktuator yang terpasang di board Arduino Uno. Selain menjadi target yang berguna untuk sketch blink pertama Anda, LED ini sangat berguna untuk debugging
  3. Power LED Mengindikasikan arduino anda mendapatkan sumber tegangan. Berguna untuk debugging.
  4. ATmega microcontroller Jantung dari Arduino Uno anda
  5. Analog in Gunakan pin-pin ini dengan analogRead().
  6. GND and 5V pins Pin yang menyediakan tegangan +5V dan ground ke rangkaian anda.
  7. Power connector Digunakan untuk memberikan tegangan pada board Arduino ketika tidak terhubung dengan USB. dapat menerima tegangan inpun DC 7-12 Volt.
  8. TX and RX LEDs Led-led ini menunjukkan komunikasi antara Arduino dengan komputer. Harapannya led-led berkedip dengan cepat selama pengunggahan sketch serta selama komunikasi serial.. Bermanfaat untuk debugging
  9. USB port Digunakan untuk memberikan tegangan pada Board Arduino, upload sketch-sketch arduino, dan komunikasi dengan sketch (via Serial. println() dan lain-lain.).
  10. Reset button Mereset Mikrokontrol ATmega.
Penutup :
Itu tadi secara umum fungsi-fungsi pin arduino Uno dan bagian - bagian lainnya yang umumnya digunakan.
